F343X 手动盲板阀

1产品型号：F343X
2公称通径：DN200~DN2000
3公称压力：PN0.05~0.25MPa
4适用温度：＜300℃
5适用介质：煤气等有毒、有害、易燃气体
6驱动方式：电动、液动、气动、电液动
7阀体材质：碳钢、橡胶、铬钢
8设计标准：API 600、API6D、ASME B16.34、GB/T 12234
9结构长度：ASME B16.10、API6D、GB/T 12221
10连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
11压力试验：API 598、GB/T 13927、JB/T 9092
12压力-温度等级：ASME B16.34 、GB/T 12224

客户订购咨询：15000666432

详细介绍

一、F343X手动盲板阀产品特点

沃茈阀门（上海）有限公司生产销售的F343X手动盲板阀又名手动眼镜阀、翻板阀、扇形阀，为长结构系列，在右阀体上设有伸缩器，用于较长管路中（注：不能作为管路的补偿器），可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。

二、F343X手动盲板阀主要性能指标

公称压力mpa	0.25	0.15	0.10	0.05
密封试验压力mpa	0.275	0.165	0.11	0.055
强度试验压力mpa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合jb/t81-94标准，检测方法符合gb/t13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

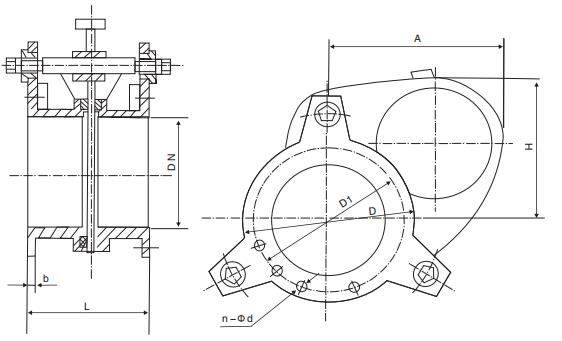

三、F343X手动盲板阀主要连接尺寸：

dn	d	d1	b	n-φd	l
300	440	395	22	12-φ22	500
350	490	445	22	12-φ22	500
400	540	495	22	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	24	16-φ22	600
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	800
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
1100	1275	1220	30	28-φ30	800
1200	1375	1320	30	32-φ30	800
1300	1475	1420	32	32-φ30	800
1400	1575	1520	32	36-φ30	850
1500	1675	1620	32	36-φ30	850
1600	1790	1730	32	40-φ30	850
1800	1990	1930	32	44-φ30	1100
2000	2190	2130	32	46-φ30	1100
