V231型自力式压力（差压）调节阀

1产品型号：V231型
2公称通径：DN15~DN250
3公称压力：PN1.6~4.0 MPa
4适用温度：液体≤ 140℃、气体≤ 80℃
5主要材质：铸铁、铸钢、铸不锈钢
6设计标准：GB/T17213
7检验标准：GB/T4213
8法兰标准：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

客户订购咨询：15000666432

#调节阀

详细介绍

一、V231型自力式压力（差压）调节阀产品概述：

沃茈阀门（上海）有限公司生产销售的V231型自力式压力（差压）调节阀，由阀体、阀座、阀芯部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（适用温度≤350℃）的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

◆型号、规格

类别	压力控制调节阀				差压控制调节阀
	阀后压力调节阀		阀前压力调节阀		差压上升阀关闭		差压上升阀开启
	硬密封	软密封	硬密封	软密封	硬密封	软密封	硬密封	软密封
型号	v230 d01	v230d01	v230d02	v231d02	v230d03	v231d03	v230d04	v231d04
规格	dn15-250

二、V231型自力式压力（差压）调节阀技术参数：

公称通径 mm		15	20	25	32	40	50	65	80	100	125	150	200	250
额定流量系数 kvs		3.2	5	8	12.5	20	32	50	80	125	160	320	450	630
公称压力 mpa		1.6、 4.0
z 值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
工作温度℃	v230 v231	液体≤ 140 、气体≤ 80
	硬密封 v230	配隔离罐≤ 200										配隔离罐和加长件≤ 300*
		配隔离罐和散热片≤ 200
压力平衡元件		波纹管										滚动膜片
法兰标准		dia （亦可按用户要求提供法兰标准）
阀体材质		pn16 ：铸铁（工作温度≤ 200 ℃）； pn4.0 ：铸钢、铸不锈钢（工作温度≤ 350 ℃）
阀芯材质		不锈钢；软密封为不锈钢镶嵌橡胶圈
最高工作压力 mpa		公称压力（注意△ pmax 及工作压力与工作温度的关系）

注：
1、液体＞140℃、气体＞80 ℃时阀倒装；
2、z值：噪音衡量系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。

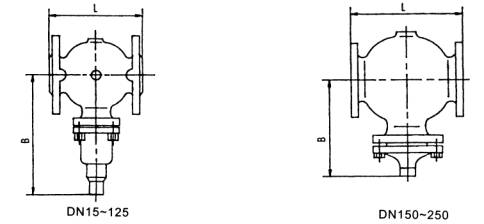

◆外形尺寸

◆V230/V231控制阀尺寸及重量

公称通径 mm	20	25	32	40	50	65	80	100	125	150	200	250
l mm	150	160	180	200	230	290	310	350	400	480	600	730
b mm	212	238	238	240	240	275	275	380	380	295	325	372
大约重量 kg	6.7	9.7	13	14	17	29	33	60	70	80	140	220
