WJ41H 国标（A105）波纹管截止阀

1产品型号：WJ41H
2公称通径：DN15~DN300
3公称压力：PN1.6~4.0MPa
4工作温度：-20℃-350℃
5阀体材质：WCB、F304、F316
6设计标准：DIN3356
7结构长度：DIN3202
8连接法兰：DIN2543-2545
9试验和检验：DIN3230

客户订购咨询：15000666432

#截止阀

详细介绍

一、沃茈阀门（上海）有限公司生产销售的WJ41H国标（A105）波纹管截止阀产品主要结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

二、WJ41H国标（A105）波纹管截止阀技术规范：

结构形式	bb-bg-os&y
驱动方式	手动
驱动方式	气动
设计标准	din3356
结构长度	din3202
连接法兰	din2543-2545
试验和检验	din3230

三、WJ41H国标（A105）波纹管截止阀产品性能规范：

公称压力(mpa)	壳体试验压力(mpa)	密封试验压力(mpa)	适用温度(℃)	适用介质
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4

四、WJ41H国标（A105）波纹管截止阀主要零部件材质：

no.	名称	材质
1	阀体	wcb、f304、f316
2	阀瓣	2cr13、f304、f316
3	轴销	f304、f316
4	波纹管组件	f304、f316l
5	阀盖	wcb、f304、f316
6	填料	柔性石墨、ptfe
7	压套	25#、f304、f316
8	定位片	25#、f304、f316
9	阀杆螺母	铜合金zqa19-4
10	手轮	碳钢
11	并帽	25#
12	油杯	黄铜
13	六角螺母	astma193 2h、a193-8、a193-8m
14	双头螺栓	astma193 b7、a193-b8、a193-b8m
15	垫片	柔性石墨+不锈钢l、ptfe
16	阀杆	2cr13、f304、f316

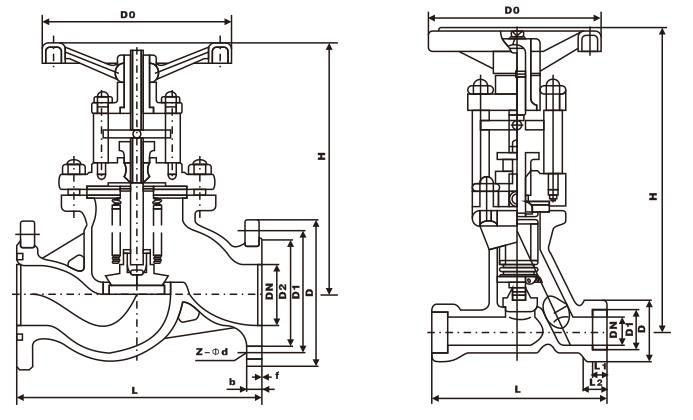

五、WJ41H国标（A105）波纹管截止阀-16

压力等级	pn16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850
h	205	205	217	230	235	240	285	310	370	430	445	560	695	740
w	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)	4.5	4.8	5.5	7.8	9.5	12.7	18.6	23.5	39.5	56.8	76.1	115	237.2	399.5
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

六、WJ41H国标（A105）波纹管截止阀-25

压力等级	pn25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850
h	205	205	217	230	235	240	285	310	370	430	445	560	695	740
w	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)	4.5	4.8	5.5	8	9.8	13	19.2	24.3	43.7	57.9	81.6	137	288.1	420
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

七、 WJ41H国标（A105）波纹管截止阀-40

压力等级	pn40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850
h	205	205	217	230	235	240	285	310	370	430	445	560	695	740
w	140	140	140	160	180	180	200	250	300	350	350	450	520	520
重量(kg)	4.5	4.8	5.5	8.3	10.5	13.6	20.5	25.6	46.1	61.2	85	159	308.5	445
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635
