WJ41H 美标（A105）波纹管截止阀

1产品型号：WJ41H
2公称通径：NPS1/2”~14”
3公称压力：CLASS150~900LB
4工作温度：-29～350℃
5设计标准：ASME B16.10、BS1873
6结构长度：ASME B16.10
7连接法兰：ASME B16.5
8试验和检验：API598

客户订购咨询：15000666432

#截止阀

详细介绍

一、沃茈阀门（上海）有限公司生产销售的WJ41H美标（A105）波纹管截止阀其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

二、WJ41H美标（A105）波纹管截止阀技术规范

结构形式	bb-bg-os y
驱动方式	手动
驱动方式	电动
设计标准	asme b16.10、bs1873
结构长度	asme b16.10
连接法兰	asme b16.5
试验和检验	api598

三、WJ41H美标（A105）波纹管截止阀产品性能规范

公称压力（lb）	壳体试验压力（mpa）	密封试验压力(mpa)	适用温度(℃)	使用介质
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

四、WJ41H美标（A105）波纹管截止阀主要零部件材质

序号	名称	材质
1	阀体	astm a216-wcb astm a217-wc1、wc6、wc9、c5 astm a351-cf8、cf8m、cf3、cf3m
2	阀瓣	astm a182-gr.f6a astm a182-f22 astm a182-f304、f316、f321、f304l、f316l
3	对开圆环	astm a182-gr.f6a astm a182-f22 astm a182-f304、f316、f321、f304l、f316l
4	阀瓣盖	astm a182-gr.f6a astm a182-f22 astm a182-f304、f316、f321、f304l、f316l
5	阀杆	astm a182-gr.f6a astm a182-f22 astm a182-f304、f316、f321、f304l、f316l
6	垫片	柔性石墨+不锈钢
7	阀盖	astm a216-wcb astm a217-wc1、wc6、wc9、c5 astm a351-cf8、cf8m、cf3、cf3m
8	波纹管组件	astm a182-f304、f316、f321、f304l、f316l
9	填料	柔性石墨
10	填料压盖	astm a216-wcb astm a217-wc1、wc6、wc9、c5 astm a351-cf8、cf8m、cf3、cf3m
11	阀杆螺母	铜合金
12	手轮	astm a536 gr.60-40-18、a216-wcb
13	定位片	45、wcb、304、316、304l、316l
14	双头螺栓	astm a193-b7、a320-b8、a193-b8m
15	六角螺母	astm a194-2h、a194-8、a194-8m

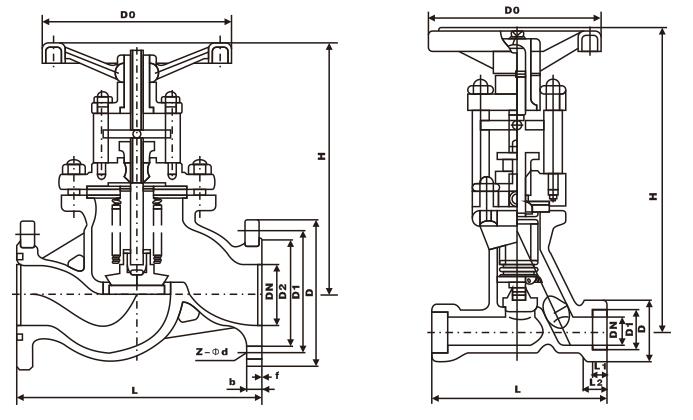

五、WJ41H美标（A105）波纹管截止阀主要尺寸

型号	wj41-150lb
压力等级	150lb
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
l		108	117	127	140	165	203	216	241	292	356	406	495	622	698	787
h		241	241	241	280	286	368	387	400	457	520	609	698	762	876	990
w		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量（kg）		4	5	6	10	13	18	30	35	55	75	104	200	300	390	610

型号	wj41-300lb
压力等级	300lb
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
l		152	178	203	215	229	267	292	318	356	400	444	559	622	711	762
h		241	241	283	320	322	399	438	450	584	610	660	762	850	1085	1187
w		120	140	140	180	200	220	260	280	300	320	340	400	450	450	450
重量（kg）		4	7	10	15	20	25	30	52	88	115	160	259	420	595	876

型号	wj41-600lb
压力等级	600lb
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
l		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
h		240	280	320	320	390	430	480	508	635	750	914	1016	1219	1330	1560
w		140	140	160	160	180	180	250	250	350	400	450	500	600	720	760
重量（kg）		7	10	16	22	29	35	50	90	150	230	300	510	850	1120	1400

型号	wj41-900lb
压力等级	900lb
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
l		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
h		280	330	350	430	508	569	430	635	774	860	1040	1330	1560	1650	1780
w		160	160	180	180	250	250	320	350	450	550	600	720	760	820	890
重量（kg）		10	16	23	37	49	65	75	120	200	350	410	790	1300	1500	1800
