一、SD363H/Y/F双向压蝶阀产品概述
沃茈阀门（上海）有限公司生产销售的SD363H/Y/F双向压蝶阀引进能够国外技术的基础上，采用精密的j形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，产品符合gb/t13927-92阀门压力试验标准。
二、SD363H/Y/F双向压蝶阀产品特点
１、采用三偏心蝶阀，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
２、由于采用焊接结构，使阀门与管道平面达到零泄漏。
３、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
三、SD363H/Y/F双向压蝶阀主要技术参数
| 公称通径dn（mm) | dn100～1200mm、nps4"～48" |
| 公称压力pn（mpa) | 强度试验(1.5×pn)密封试验(1.1×pn) |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
| 适用介质 | 水、蒸汽、热水、油品 |
| 驱动方式 | 蜗轮传动、电动、气动、液动 |
| 压力等级 | ansi 150lb磅级/pn25 |
| 焊接标准 | gb12224、ansi b16、25、din2559 |
四、SD363H/Y/F双向压蝶阀主要零部件材料
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢、铬铝钢 |
| 蝶板 | 碳钢、合金钢、不锈钢 |
| 阀座 | 3不锈钢、钴基硬质合金 |
| 轴套 | 不锈钢 |
| 阀杆 | 不锈钢、特殊材料 |
| 填料 | 柔性石墨 |

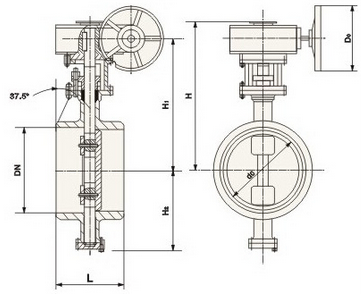

五、SD363H/Y/Ff双向压蝶阀连接尺寸
| 公称通经 | 主要尺寸 | 公称通经 | 主要尺寸 | ||||||
| in | dn(mm) | l | h1 | h | in | dn(mm) | l | h1 | h |
| 4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 |
| 5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 |
| 6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 |
| 8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 |
| 10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 |
| 12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 |
| 14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 |
| 16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
