D341F46 法兰衬氟蝶阀（中线）

1产品尺寸：D341F46
2公称通径：DN50~DN1200
3公称压力：PN0.6~1.6MPa
4适用温度：丁腈橡胶：-40℃～90℃；氟橡胶：-20℃～200℃
5适用介质：水、空气、天然气、油品及弱腐蚀性流体
6驱动方式：蜗轮传动、电动、气动、液动
7阀体材质：WCB、QT450-10、HT200、HT250
8制造标准：GB/T 122387-89
9法兰标准：GB9113-2000、GB17241.6-1998
10结构长度标准：GB12221-89
11检验标准：GB/T 13927-92

客户订购咨询：15000666432

#蝶阀

详细介绍

一、D341F46法兰衬氟蝶阀（中线）简述
沃茈阀门（上海）有限公司生产销售的D341F46法兰衬氟蝶阀（中线）采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，较长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。

二、D341F46法兰衬氟蝶阀（中线）主要技术参数

公称通径dn（mm)	50～1200		50～1600
公称压力pn（mpa)	0.6	1.0	1.6
密封试验 (mpa)	0.66	1.1	1.76
强度试验 (mpa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃；氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合gb/t13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

三、D341F46法兰衬氟蝶阀（中线）主要零部件材料

零件名称	材料
阀体	wcb、qt450-10、ht200、ht250
蝶板	wcb、qt450-10、ht200、ht250
阀轴	2cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

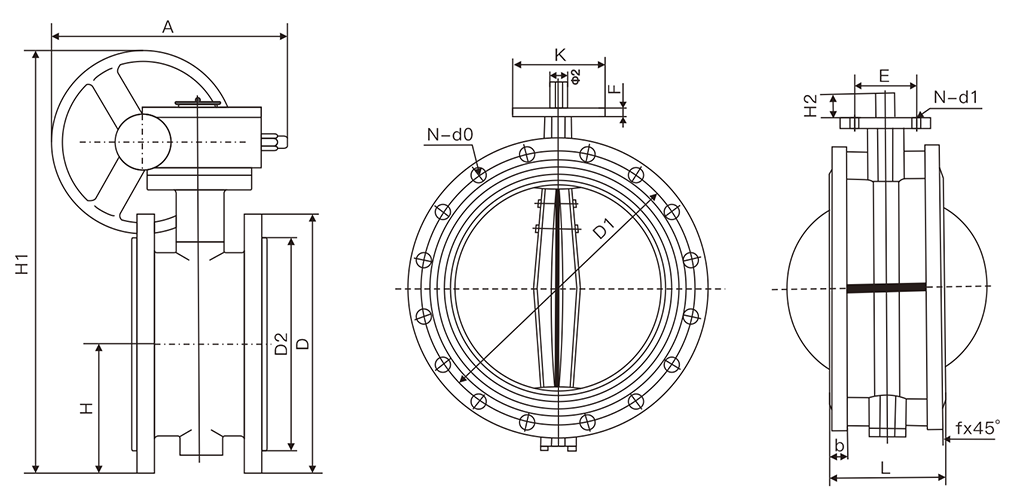

四、D341F46法兰衬氟蝶阀（中线）主要外形连接尺寸单位：mm

dn	l	h	h1	a	b	фd
dn	l	h	h1	a	b	0.6mpa	1.0mpa	1.6mpa
50	43	77	309	180	200	88	99	99
65	46	85	320	180	200	108	118	118
80	46	95	340	180	200	124	132	132
100	52	105	360	180	200	144	156	156
125	56	129	405	180	200	174	184	184
150	56	132	450	270	280	199	211	211
200	60	165	607	270	280	254	266	266
250	68	197	659	270	280	309	319	319
300	78	234	742	380	420	363	370	370
350	78	283	792	380	420	413	429	429
400	102	325	887	450	470	463	480	480
450	114	369	935	480	490	518	530	548
500	127	404	985	480	490	568	582	609
600	154	470	1243	480	490	667	682	720
700	165	503	1346	640	660	772	794	794
800	190	571	1466	640	660	878	901	901
900	203	621	1565	750	860	978	1001	1001
1000	216	702	1781	850	900	1078	1112	1112
1200	254	818	1965	850	900	1295	1328	1328
