一、Z41F46衬氟闸阀产品用途

沃茈阀门（上海）有限公司生产销售的Z41F46衬氟闸阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

二、Z41F46衬氟闸阀测试

衬里层：电火花检测
实验与检验按gb/t13927标准
公称压力：pn阀体：pn×1.5 密封：pn×1.1

三、Z41F46衬氟闸阀主要零件材料

阀体：铸铁、碳钢、不锈钢、低碳不锈钢 阀盖：铸铁、碳钢、不锈钢、低碳不锈钢
衬里：氟塑料 阀板：碳钢完全包覆氟塑料 支架：碳钢
阀杆：2cr13 1cr18ni9,部分包覆氟塑料 手轮：铸铁、碳钢

部件列表

1、阀体2、阀盖3、阀体衬里4、闸板5、阀杆6、支架7、手轮
注：表中l值dn≤32按jb97 pn4.0mpa.dn≥40按gb12221长系列。

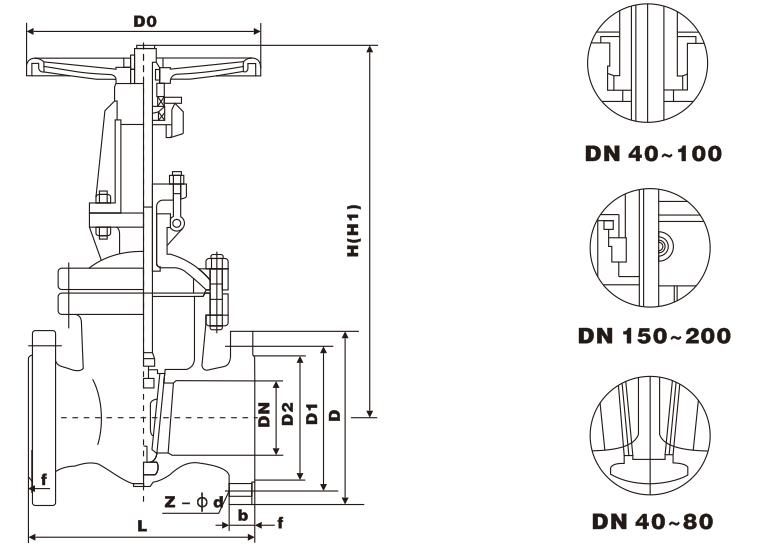

四、Z41F46衬氟闸阀主要外形尺寸

一、Z41F46衬氟闸阀产品介绍：

沃茈阀门（上海）有限公司生产销售的Z41F46衬氟闸阀产品是一种带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。fep(f46)、pctfe(f3)衬氟闸阀适用在-20℃~150℃的各种浓度的王水、酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，fep衬氟阀门还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

Z41F46衬氟闸阀采用的密封副为fep或其它材料组合，磨擦系数小，启闭力矩低；填料采用ptfe标准填料，密封性能好，维修更换方便；带有弹性的闸板，可补偿闸板密封与阀座密封面之间楔角偏差，吻合度好，密封效果理想。

二、Z41F46衬氟闸阀应用范围：

z41f3、z41f46衬氟闸阀适用在-50℃～150℃的各种浓度的王水、硫、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，fep还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

阀体有扁体和圆体两种形状：gb国标阀门采用圆体，ansi磅级美标阀门dn≤300lb采用扁体，dn≥400lb采用圆体。

三、Z41F46衬氟闸阀结构特点：
1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬fep（f46）等氟塑料；
2、密封副为fpf（f46）/ fep（f46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用ptfe（f4）标准填料，密封性能好，维护更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

a、产品连接件少，整体钢性好。
b、截流速度快。
c、开度限位机构方便，灵活，精确。
d、体形小巧，外形美观。
e、操作简单，省力，维修方便。
f、流体阻力小，密封面受介质的冲蚀小。
g、介质流向不爱限制，不扰流，不降低压力。

四、Z41F46衬氟闸阀主要外形尺寸
