一、H41F46-16C升降式衬氟止回阀产品用途
沃茈阀门（上海）有限公司生产销售的H41F46-16C升降式衬氟止回阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点。适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。
二、 H41F46-16C升降式衬氟止回阀阀门测试
衬里层：电火花检测 实验与检验按gb/t13927标准 公称压力：pn阀体：pn×1.5 密封：pn×1.1
三、H41F46-16C升降式衬氟止回阀主要零件材料
上阀体：铸铁、球墨铸铁、碳钢 阀盖：铸铁、球墨铸铁、碳钢 衬里：氟塑料 阀瓣：碳钢完全包覆氟塑料

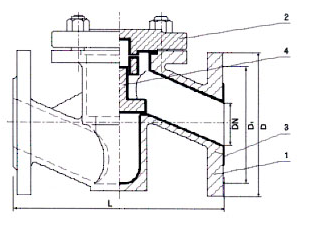

四、H41F46-16C升降式衬氟止回阀部件列表
1、阀体、2、阀盖3、阀体衬里4、阀瓣
五、H41F46-16C主要外形尺寸
| 公称通径 | 公称压力 | 工作压力 | l | d | d1 | n-фd |
15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-13.5 |
20 | 150 | 105 | 75 | 4-13.5 | ||
25 | 160 | 115 | 85 | 4-13.5 | ||
32 | 180 | 140 | 100 | 4-17.5 | ||
40 | 200 | 150 | 110 | 4-17.5 | ||
50 | 230 | 165 | 125 | 4-17.5 | ||
65 | 290 | 185 | 145 | 4-17.5 | ||
80 | 310 | 200 | 160 | 6/2-17.5 | ||
100 | 350 | 220 | 180 | 6/2-17.5 | ||
125 | 400 | 250 | 210 | 6/2-17.5 | ||
150 | 480 | 285 | 240 | 6/2-22 | ||
200 | 600 | 340 | 295 | 6/2-22 | ||
250 | 730 | 395 | 350 | 10/2-22 | ||
300 | 850 | 445 | 400 | 10/2-22 |
