Q641F气动衬氟球阀结构特点与技术参数

技术支持 2021/10/23 8:35:18    管理员    阅读 569

    Q641F气动衬氟球阀产品概述:

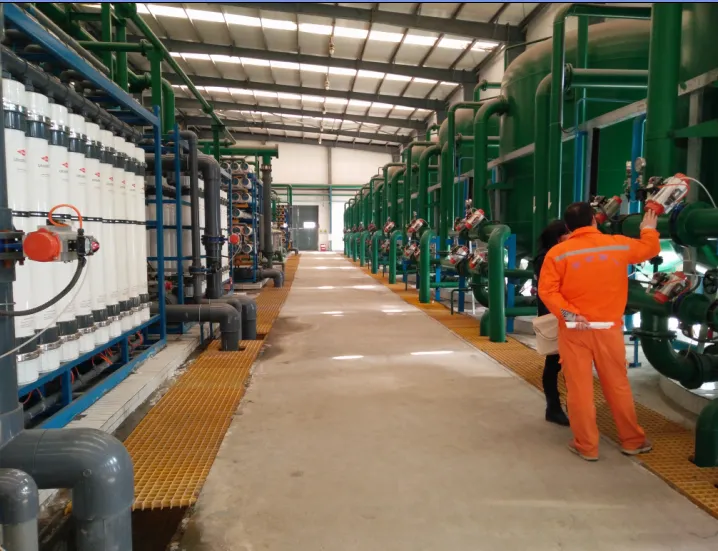

    Q641F气动衬氟球阀是一种(球体)绕垂直于通道轴旋转90o的阀门,其由回转型角行程电子式气动执行器和O型阀结构组成。Q641F气动衬氟球阀属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCSPLC系统)仪表来源的电流信号或电压信号的输入输出。Q641F气动衬氟球阀可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

    Q641F46气动衬氟球阀工作原理:

    Q41F46-10C系列衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的,阀恋和阀体内侧全部采用氟塑料制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。

    Q641F46气动衬氟球阀基本参数

    设计规范:遵循GB12237,API608API6D

    驱动方式:手动、蜗轮传动、气动、电动。

    公称通径:DN15~200mm

    Q641F气动衬氟球阀主要技术参数

    阀体及内件

    阀体形式

    两段式铸造阀体(内衬四氟)

    公称通径

    DN15~DN400

    公称压力

    PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K

    法兰标准

    GB、JB、HG、JIS、ANSI、DIN

    连接形式

    法兰式

    压盖型式

    螺栓压紧式

    适用温度

    -40~+180℃

    球体形式

    "O"型全衬氟球体

    流量特性

    近似快开特性

    密封填料

    V型聚四氟乙烯填料、柔性石墨填料等

    Q641F气动衬氟球阀执行机构

    执行器型号

    GT、SR、ST、AT、AW系列单双作用气动执行器

    供气压力

    0.4~0.7MPa

    气源接口

    G1/4"、G1/8"、G3/8"、G1/2"

    环境温度

    -20~+90℃

    作用形式

    单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
    双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

    可配附件

    定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    注:如需详细执行器参数,请进入气动执行器页面进行查阅。

    Q641F气动衬氟球阀主要零件材料

    阀体

    铸铁、铸钢、不锈钢

    阀芯

    不锈钢+聚四氟依稀(F46)

    阀座

    聚四氟依稀(F46)

    阀杆

    2Cr13

    填料

    柔性石墨、聚四氟依稀

    支架

    铸铁、铸钢、不锈钢

    联轴器

    25、35、45

    Q641F气动衬氟球阀主要外形及连接尺寸:

    Q641F气动衬氟球阀产品结构特点:

    1、流体阻力小,是所有阀类中流体阻力最小的一种。以AC220VAC380VDC24V电源电压作动力,接受(4-20mA0-10mA1-5VDC)电流信号或电压信号,即可控制运转。以角行程输出的扭矩转动球体0~90o,达到启闭动作或调节动作。

    2、是全电子式气动执行机构,采有机电一体化结构。Q641F气动衬氟球阀具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单。Q641F气动衬氟球阀通过输入电流信号或电压信号,改变球芯的旋转角度(0-90任意角度),实现比例调节动作。

    3、球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 Q641F气动衬氟球阀特别适用于要求零泄漏率的场合。

    4、有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,Q641F气动衬氟球阀密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,Q641F气动衬氟球阀密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封。
