KF941X 电动敞开式插板阀

1产品型号：KF941X
2公称通径：DN400~DN2800
3公称压力：0.05～0.25MPa
4适用温度：200℃（硅橡胶）300℃（氟橡胶）
5驱动方式：电动、液动、气动、电液动
6适用介质：空气、加热炉煤气、高炉煤气、转炉煤气、、烟气等
7阀体材质：碳钢、橡胶、铬钢
8设计标准：API 600、API6D、ASME B16.34、GB/T 12234
9结构长度：ASME B16.10、API6D、GB/T 12221
10连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
11压力试验：API 598、GB/T 13927、JB/T 9092
12压力-温度等级：ASME B16.34 、GB/T 12224

客户订购咨询：15000666432

详细介绍

一、KF941X电动敞开式插板阀结构特点及用途

沃茈阀门（上海）有限公司生产销售的KF941X电动敞开式插板阀为敞开式设计结构，具有重量轻，易维护（密封胶圈更换、电动装置维护检查、更换、阀门的局部维护均在外部，不影响阀门正常运行），阀门的运动过程、开关状态直观性好，启闭后检查完成状态较为方便，具有封闭式的优势，缺点是启闭时有少量的煤气外漏。本阀门在设计上吸收了国外插板阀浮动阀板技术；压紧传动机构采用齿圈、齿轮、梯形螺纹、丝杆副同步双向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是；起动力矩小，螺纹副自锁性好，阀门密封可靠板移动采用销齿轮传动机构，不易积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。本阀地面可配置防爆型控制柜，实行现场控制和远距离与plc系统连接控制，设计距离10米以上。

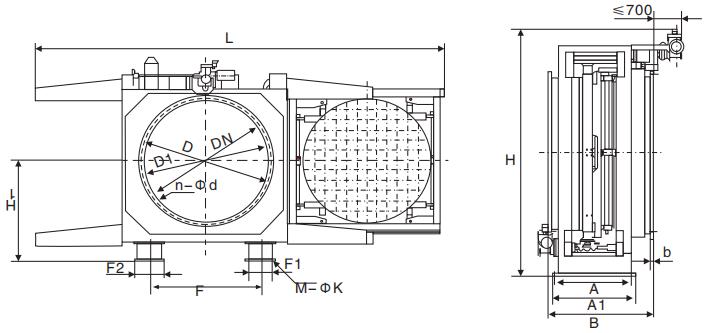

二、KF941X电动敞开式插板阀主要外形尺寸

dn	d	d1	b	b	n-d	h	h1	l	a	a1	f	f1	f2	m-k	电动功率(kw)		质量（kg）
dn	d	d1	b	b	n-d	h	h1	l	a	a1	f	f1	f2	m-k	走板	夹板	pn0.05	pn0.10	pn0.15	pn0.25
400	540	495	600	18	16-22	1300	350	2210	600	680	500	160	220	4-23	1.1	1.5	880		960
450	595	550	600	18	16-22	1520	400	2400	600	680	500	160	220	4-23	1.1	1.5	980		1060
500	645	600	600	18	20-26	1600	450	2540	600	680	500	160	220	4-23	1.1	1.5	1050		1180
600	755	705	800	24	24-26	1750	500	2720	600	680	900	280	340	8-23	1.1	1.5	1150		1280
700	860	810	800	24	24-30	1884	720	2815	600	680	950	280	340	8-23	1.1	1.5	1210		1320
800	975	920	800	24	24-30	1970	800	3115	600	680	1045	280	340	8-23	1.5	1.5	1450		1600
900	1075	1020	800	24	24-30	2086	880	3640	600	680	1250	280	340	8-23	2.2	2.2	1840		2050
1000	1175	1120	800	24	28-30	2250	960	3940	820	910	1250	280	340	8-23	2.2	2.2	2180		2450
1200	1375	1320	1200	26	32-30	2837	1165	5930	1100	1180	1060	480	560	8-33	1.1	2.2	2600		2800
1400	1575	1520	1200	26	36-30	3057	1285	6530	1100	1220	1400	480	560	8-33	1.1	1.5	3250		3550
1600	1790	1730	1200	32	40-30	3257	1385	7130	1100	1180	1560	480	560	8-33	1.5	1.5	4350		4750
1800	1990	1930	1400	32	44-30	3400	1428	7730	1100	1180	1750	230	560	8-33	2.2	2.2	5100		5600
2000	2190	2130	1400	32	48-30	4010	1850	8400	1200	1280	1800	230	560	8-33	2.2	2.2	5760		6250
2200	2405	2340	1600	32	52-30	4110	1950	9050	1200	1280	1900	230	560	8-33	2.2	2.2	7050		7750
2400	2605	2540	1600	32	56-33	4365	2050	9600	1200	1280	2360	230	560	8-33	2.2	2.2	8250		9050
2600	2805	2740	1800	34	60-33	4375	2141	8567	1340	1410	2332	300	600	8-36	2.2	2.2	9700		10500
2800	2960	3030	1800	36	64-36	4554	2280	8925	1340	1410	2532	300	600	8-36	2.2	2.2	12000		13200
