GQ47H 轨道球阀

1产品型号：GQ47H
2公称通径：DN25~DN500
3公称压力：PN1.6~2.5MPa
4工作温度：-190～550℃
5适用介质：水、蒸汽、油品
6主要材质：WCB
7结构长度：JB/T7745 GB/T12221
8连接法兰：GB/T9113 JB/79 HG20592
9对焊端：GB/T12224
10检验和试验：JB/T9092

客户订购咨询：15000666432

#球阀

详细介绍

一、GQ47H轨道球阀产品概述：

沃茈阀门（上海）有限公司生产销售的GQ47H轨道球阀相比传统的球阀，无论是浮动式还是固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，红阀轨道球阀在启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。

二、GQ47H轨道球阀产品特点：

（1）启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题

（2）上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本

（3）单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题

（4）低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭

（5）楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证

（6）密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

三、GQ47H轨道球阀性能参数：

型号		gq47h-16c	gq47h-25c
工作压力（mpa）		1.6	2.5
工作温度（℃）		-190～550
适用介质		水、蒸汽、油品
材料	阀体、阀盖	wcb
	阀杆	2cr13
	球体	wcb＋hcr/stl
	阀座	25
	填料	柔性石墨

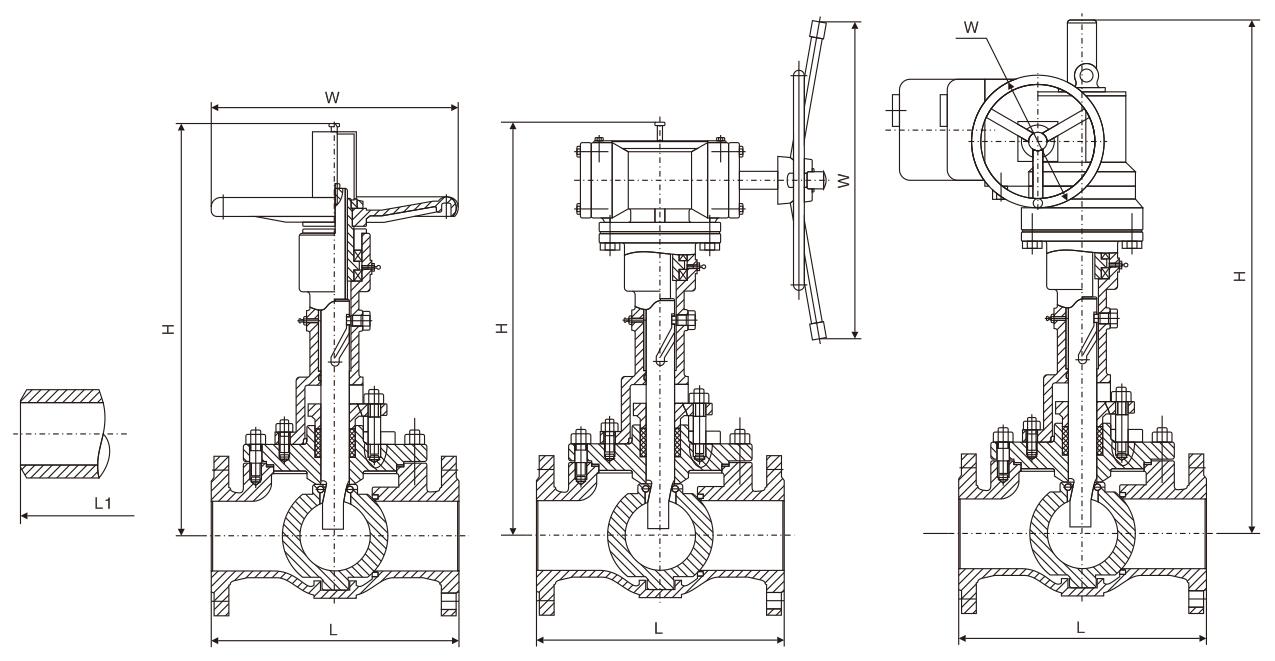

四、gq47h轨道球阀主要外形尺寸：

公称压力	主要尺寸	公称通径
公称压力	主要尺寸	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
pn1.6mpa	l	100	180	200	230	290	310	350	480	480	600	730	850	980	1100	1200	1250
	h	24	260	307	360	410	483	512	581	581	617	672	723	758	791	828	870
	kg	9.5	16	19	28	30	41	55	115	115	215	270	385	502	876	980	1240
pn2.5mpa	l	160	180	200	230	290	310	350	480	480	600	730	850	980	1100	1200	1250
	h	260	280	320	260	430	490	525	604	604	642	695	742	781	815	864	905
	kg	9.5	16	19	28	30	45	59	121	121	230	289	402	540	913	1120	1280
pn4.0mpa	l	160	180	200	230	290	310	350	480	480	600	730	850	980	1100	1200	1250
	h	260	280	320	360	436	492	527	649	649	701	750	750	790	832	875	910
	kg	10	17	20	25	32	45	59	115	115	2130	295	402	540	913	1124	348
pn6.4mpa	l	160	180	200	230	290	310	350	480	480	600	730	850	980	1100	-	-
	h	280	300	329	365	450	509	541	725	725	781	790	806	821	858	-	-
	kg	10	17	20	25	32	52	68	106	168	281	355	498	689	1134	-	-
150lb	l	127	140	165	178	190	203	229	356	394	457	533	910	686	762	964	914
300lb	l	165	178	190	216	214	283	305	381	403	502	568	648	762	838	914	991
600lb	l	216	229	241	292	330	356	432	508	559	660	787	838	889	991	1092	1194
