Q41F 液化气球阀

一、Q41F液化气球阀概述：

沃茈阀门（上海）有限公司生产销售的 Q41F液化气球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，密封件嵌于阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有的自动泄压功能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和、乙烯等，在各行业得到广泛的应用。

二、Q41F液化气球阀结构特点：

1、阀座密封结构 阀座采用前密封设计结构，此结构具有双向密封和中腔自动泄压功能。镶嵌有密封材料的密封座是浮动，它由弹簧加载，在关闭位置时，密封面始终与球体保持紧密接触，确保阀门在高、低压差下均能达到泄漏密封。
2、自动泄压结构 当中腔压力出现异常升高现象时，单密封结构的球阀具有自动泄压功能，而双密封结构的球阀则有阀体上的附加泄压装置进行泄压。
3，密封的紧急救护功能 阀门设计有辅助的阀座紧急密封系统。一旦密封面受损，可以通过辅助密封系统注射相应的密封剂进行紧急救护，必要时候也可以通过辅助系统对阀座区域进行冲洗润滑等。
4、防静电装置 当操作阀门时，由于球体阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出。
5、防火结构 固定球阀阀座采用创新结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流。（防火结构设计符合api607，jb/t6899和bs755）,
6、全通径结构及缩径结构 为满足用户需求，远一公司球阀有全通径系列和缩径系列，全通径球阀的管道内径与管道内径一致，便于清扫等，缩径球阀重量轻，其流体阻力仅为相同口径截止阀一部分，前景较为广阔。
7、阀体的泄放装置 可根据客户装置要求，球阀的阀体上安装排泄阀。一旦阀门的两端被封闭，阀腔内的积压可通过阀体的排泄阀进行排放泄压。

三、Q41F液化气球阀主要零件材料:

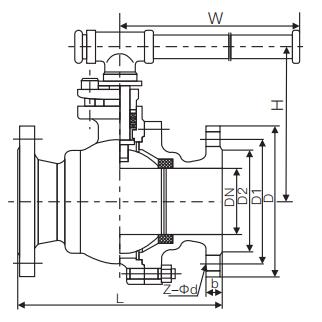

四、Q41F液化气球阀主要连接尺寸及重量（国标）
