Q71F 对夹球阀

一、Q71F对夹球阀产品概述

沃茈阀门（上海）有限公司生产销售的Q71F/Y高平台日标球阀为90度旋转开关阀，是管道开关切断理想的阀门，密封性能达到无泄漏，主要用于腐蚀性液体、水、气体、蒸汽、石油和石化产品等。化工部球阀产品结构分为手动型和高平台类型，具有结构紧凑、外观精美、使用方便、性能可靠、品质优良等特点；可与执行器配套气动控制、电动智能控制。

日标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

q71f对夹球阀产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

二、Q71F对夹球阀产品用途

对夹球阀及对夹保温夹套球阀适用于class150、pn1.0～2.5mpa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5mpa

三、Q71F对夹球阀主要零件材料

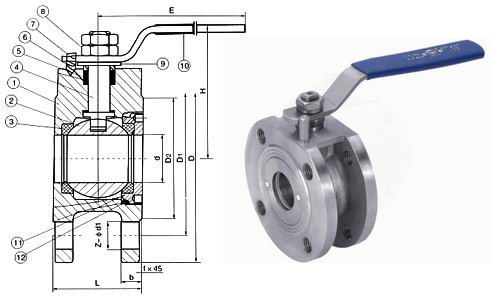

四、Q71F对夹球阀外形结构图

五、Q71F对夹球阀主要尺寸单位：mm
